:::: 보일러 윈드박스 시뮬레이션 ::::
카테고리 : System Engineering
상품명 : 보일러 윈드박스 시뮬레이션
모델번호 : SE-BWF4
원산지 : 세원기연
비 고 :
CADALOG DownLoad

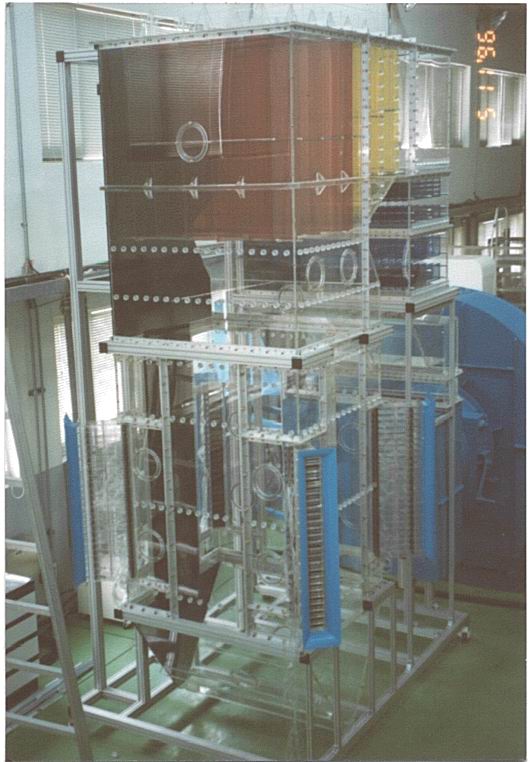

▶ 보일러 Furnace의 1/15스케일로 투명아크릴과 제작

▶ Furnace Porter Windbox nozzle, Porouse Media등으로 구성

▶ 입구 Wind box의 유속측정 및Swirl현상의 실험



사양 / 모델
SE-BWF4

크기

600(w) x 2200(d) x 4500(h)mm

재질

투명아크릴 x 10t
H/E - 5t 적색

측정공

420 개

유속

최대 50 m/s

측정덕트
각도

가이드베인장치 x 4 세트
경사조절각도 x 45˚

Porus media

11 세트

팬 형식
유량
정압

터보 팬
620 ㎥/min
200 mmAq

이송장치 거리
각도

X축 - 1200 mm
360 ˚

조작반

주전원장치, 속도조절장치

표준부속품

사용 설명서 - 1 부

선택부속품

S/W
