:::: 열교환기 성능실험장치 ::::
카테고리 : 열관련실험장치
상품명 : 열교환기 성능실험장치
모델번호 : TD-HES12
원산지 : 세원기연
비 고 :
CADALOG DownLoad
▶ 기초대류전열식, 전열계수, LMTD의 계산

▶ 항·병류에 관한 실험

▶ 온수 및 냉각공기의 온도, 유량, Rey'수, Nu 수의 계산

▶ 가열, 피가열 유체가 액체(물)와 기체(공기)인 경우
h



사양 / 모델
TD-HES12

공기조 전원
송풍기용량
정압
오리피스

AC 220V, 3상, 0.75kw
7 ㎥/min
230 mmAq
STS304, c = 0.63

고수조 크기
히터

350 x 350 x 400 mm (DxWxH)
2kw x 3 개

저수조 크기
재질

400 x 480 x 400 mm (DxWxH)
STS304

물공급 펌프
유량계

3600 liter/hr (수두 = 0.5m 일때)
면적식 유량계 , 400 liter/hr

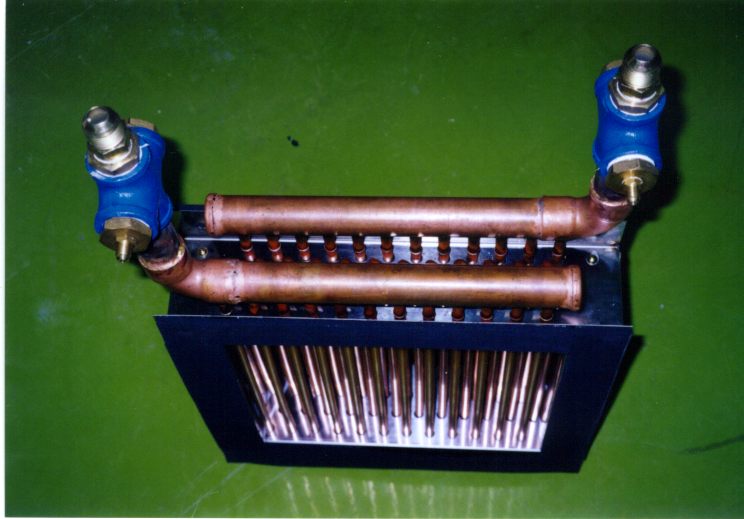

H/E 공기배관
재질
물용배관
재질

내경 50 mm x 2000(L) mm
투명아크릴 파이프
내경 28 mm x 2000(L) mm
동관 x 1 개

온도검출장치

공기용 온도센서 x 4개, 온수용 온도센서 x 2 개, 공기입·출구온도검출 x 2 개
온도조절용 센서 x 1 개, 대기온도용 센서 x 1 개

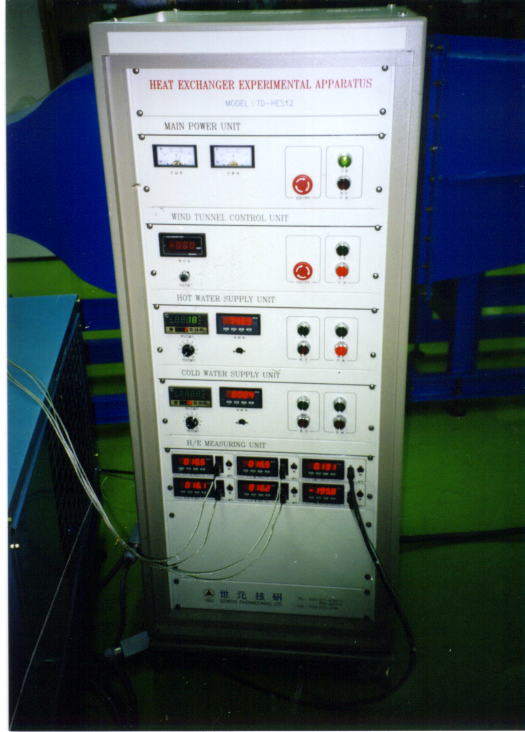

조작반

주전원용 전류계 및 전압계, 히터용 디지털온도조절기,
디지털온도선택스위치

마노미터 형식길이

경사 마노미터
150 mmH2O

표준부속품

사용설명서 - 1부, 비닐호스 x 3m, 드레인용 호스 x 3m

선택부속품

Data acquisition card, S/W
