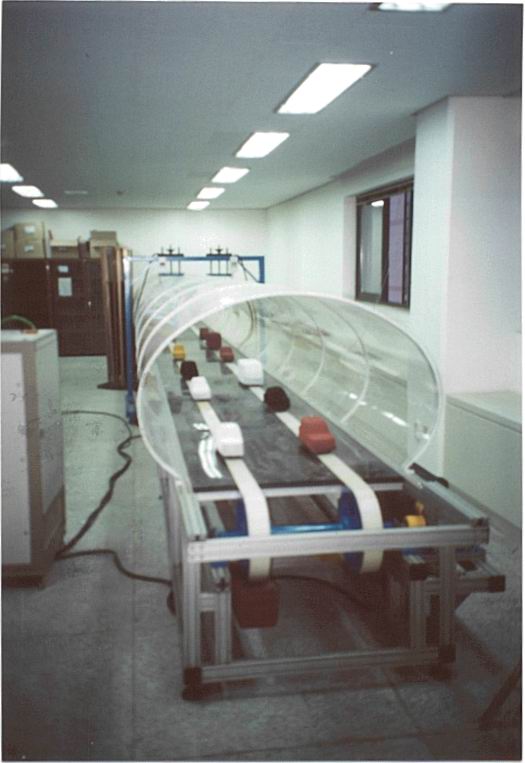

:::: 터널환기 시뮬레이션 ::::
카테고리 : System Engineering
상품명 : 터널환기 시뮬레이션
모델번호 : SE-TES20
원산지 : 세원기연
비 고 :
CADALOG DownLoad
▶ 도로 및 터널내의 통퐁상태 관찰 및 실험

▶ 터널내 환기팬 작동시 통풍 및 흐름상태 관찰

▶ 순간적 압력강하의 분석



사양 / 모델
SE-TES20

크기

590(W) x 1000(H) x 21000(L)mm

재질 본체
프레임

투명아크릴 8t
Al profile 60 x 60

터널모델 재질

투명아크릴 8t
직경 60 mm x 4 세트

자동차모델

1/32 축소형 모델

자동차속도

0 ~ 20 m/s

메커니즘

모터 x 1 세트, 휠 x 1 세트
마그네틱 클러치 x 1 세트, 브레이크 x 1 세트

연발생장치
압력
컴프레샤
노즐

용량 - 약 10 liter/min
0.5 kg/㎠
40 W
지름 20mm x 1개

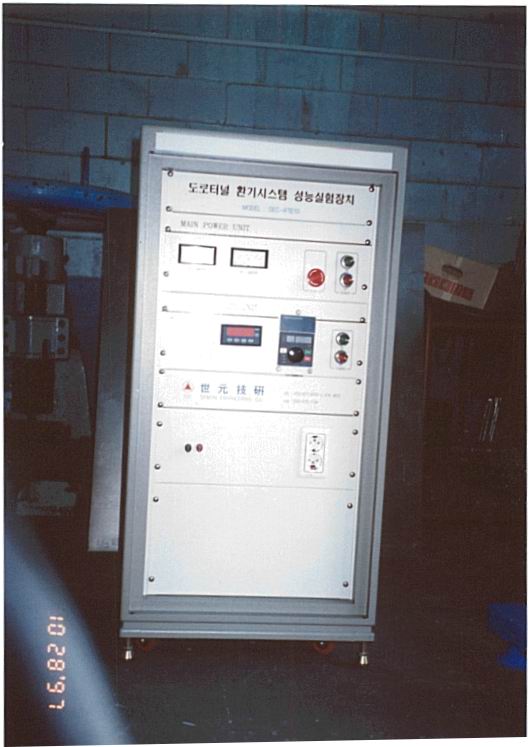

조작반

주전원용 전류 및 전압계, 속도조절장치, 비상스위치
기동/정지 스위치, 램프, 시퀸스 써큐트

표준부속품

사용 설명서 - 1 부

선택부속품

S/W
